Вы себя уважаете? Как определить производителя тентовой конструкции
| Статья про качество
Обновлено: 12 сентября 2024 / Автор: Алексей Федоров, главный инженер и руководитель производственного направления VERANDA | Теневые паруса
10 минут изучения этой статьи помогут спасти средства и время (месяцы и, возможно, годы), которые потребуются для исправления некачественных тентовых конструкций и их последствий. Статья поможет вам понять, как грамотно выбрать производителя и получить красивый, надежный и безопасный тентовый навес или систему теневых парусов.
На фото выше 👆 — качественная тентовая конструкция от профессионального производителя.

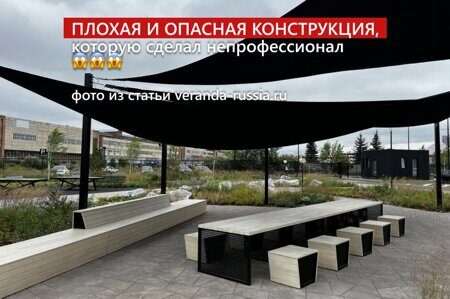

На фото ниже 👇 вы можете увидеть некачественные теневые паруса, которые сделал непрофессионал.
Если вы хотите получить качественную, безопасную и долговечную тентовую конструкцию, как на первом фото, и избежать истории, которую вы видите на втором фото, обязательно прочитайте и главное посмотрите дальнейшие фото и видео в этой статье. Здесь я детально разбираю вопрос: почему непрофессионалы делают такую работу и как не оказаться в числе их клиентов.
В статье я показываю фотографии и видео некачественных тентовых конструкций, которые присылают нам заказчики со всей России, и стараюсь простым языком объяснить, почему конструкции на фото и видео небезопасны и выполнены непрофессионалами.
Также, здесь есть фото и видео из открытых источников, которые я периодически нахожу и сохраняю для наглядного примера и демонстрации нашим заказчикам, как выглядят некачественные конструкции, почему такое происходит при выборе непрофессионального производителя и как этого избежать.
Необходимость в таком пояснении и демонстрации связана с тем, что рынок тентовых конструкций и теневых парусов очень специализированный. Поэтому человеку, который никак не связан с проектированием и производством тентовых конструкций и мембран, очень сложно оценить и выбрать качественного производителя, даже если есть задача выбрать качество и долговечность. И именно для этой цели я собрал свои знания и постарался передать их в структурированном виде в этой статье.
Во второй части статьи я аргументированно расскажу, на какую среднюю стоимость тентовых конструкций стоит ориентироваться, а также проясню критерии, с помощью которых вы сможете выбрать профессионального производителя тентовых конструкций и теневых парусов.
Содержание статьи:
1. Вопрос к заказчикам и к исполнителям
2. Как определить качественного исполнителя
3. Примеры плохих и некачественных тентовых конструкций и систем теневых парусов
4. Адекватная цена и из каких затрат она складывается
5. Критерии выбора исполнителя
Быстрые ссылки
для доступа к примерам некачественных тентовых конструкций
|
Вы себя уважаете? Этот вопрос я бы хотел адресовать Заказчикам и Исполнителям некачественных тентовых конструкций и систем теневых парусов. С одной стороны, производители штор, палаток, мягких окон, тентов на грузовые автомобили предлагают непрофессиональные услуги по изготовлению сложных напряженных тентовых мембран и теневых парусов (все эти изделия не имеют ничего общего с теневыми парусами). С другой стороны, Заказчик не может определить Исполнителя, т.к. никогда не сталкивался с такими конструкциями и использует только один критерий выбора – ЦЕНА. В результате такого взаимодействия Заказчика и недобросовестного Исполнителя на территории России появляются «шедевры» тентовой архитектуры, а Заказчик получает головную боль и множество вопросов как исправить ситуацию. В большинстве случаев исправить или реконструировать некачественную конструкцию невозможно, требуется демонтаж и замена системы теневых парусов.
Теперь вернемся к сути моего вопроса – Вы себя уважаете? – вопрос к Заказчику. Как инженер, я вам скажу, что все нагрузки на тентовую конструкцию предсказуемы и прописаны в своде правил СП20.13330.2016. Каждая тентовая конструкция по закону обязана быть рассчитана на максимальные нагрузки в регионе установки и обеспечивать надежность (прочность, пространственную жесткость и устойчивость) при любых порывах ветра и любой интенсивности дождевых осадков. Если планируется использовать конструкцию в зимний сезон, то конструкция так же должна выдерживать полную снеговую нагрузку. Если вы не хотите судебных разбирательств или у вас нет на это времени, то расскажите о вашем опыте взаимодействия с недобросовестным производителем в социальных сетях, напишите отрицательный отзыв о компании, помогите другим потенциальным Заказчикам узнать, что с этим Исполнителем не следует работать.
– Вы себя уважаете? – вопрос к недобросовестному производителю. Конечно, вы скажите, мы добросовестный производитель, мы хотим сделать все качественно, но не получается. Вы делаете шторы, мягкие окна, палатки, шатры по готовым лекалам и у вас это прекрасно получается, мы так точно не сможем. Но зачем вы беретесь за работу, в которой ничего не понимаете? С одной стороны, кажется, что система теневых парусов — это очень простая конструкция, «отрезал тряпку, сшил тряпку, трос протянул и натянул на столбы и получился прекрасный результат» (К сожалению, так не получится). С другой стороны, я понимаю, что вы хотите заработать и упускаете, как вы думаете, золотую жилу.
Как специалист, достигший уже некоторой экспертности, скажу, что тентовые конструкции и системы теневых парусов – это сложные инженерные конструкции, которые не могут быть запроектированы и рассчитаны стандартными программными продуктами, например, такими как: AutoCad, SolidWorks, SCAD, ArchiCad, ScetchUp и т.д. Для разработки проекта и инженерных расчетов мембранной конструкции используется узкоспециализированное программное обеспечение. С помощью такого ПО определяется форма тентовой оболочки, напряжения и усилия в системе и в каждой точке тента, производится расчет по прочности каждого элемента и каждого узла, определяется форма деталей (лоскутов) из которых состоит тентовая оболочка. Для изготовления качественной системы теневых парусов требуется не только специализированное ПО, но и глубокое инженерное понимание работы конструкции, практический опыт в изготовлении и установке, постоянное развитие навыков, изучение нормативной и научной литературы, в т.ч. зарубежной.
Давайте не будем формировать рынок из некачественных товаров, так вы загубите саму идею, сам продукт и массовое отношение к нашему продукту. Лучше пройдите обучение, получите специальное инженерное образование, получите реальные навыки проектирования и инженерных расчетов сложных мембранных конструкций, освойте методы и технологию производства, и только после этого предлагайте свои услуги. Зачем вы предлагаете некачественную работу, зная, что у вас недостаточно знаний в области тентовой архитектуры? |
|
Выбор производителя
1) Портфолио – самый важный критерий для оценки качества. Запросите у потенциального Исполнителя фотографии выполненных работ или изучите портфолио на сайте производителя. На что стоит обратить внимание: 1.1. Посмотрите внимательно на фотографии (увеличьте изображение), а в частности на теневой парус. Если вы видите морщины, складки от недостаточного напряжения, провис полотна в середине изделия или по краям, то это первый звонок, который сигнализирует, что конструкция и теневой парус реально не рассчитывались. Т.е. тентовый парус изготавливался «на коленке», без применения специальных методов расчета и раскроя тканевого полотна.
Качественные теневые паруса и тентовые мембраны рассчитываются инженерами в специализированном программном обеспечении. С помощью спец. ПО инженер определяет все параметры тентовой оболочки, напряжения в каждой точке мембраны или шве сборки, параметры конструкции и усилия в тросах и креплениях, основные пути схода дождевых осадков, и самое важное форму каждой детали (лоскута), из которой собирается и изготавливается теневой парус. Далее цифровая модель каждой детали загружается в специализированный режущий плоттер с ЧПУ и производится нарезка и разметка деталей. Таким образом, при описанном выше подходе, появление морщин и прочих дефектов на тентовом парусе попросту невозможны.
1.2. Продолжаем изучать фотографии. Обратите внимание на стойки системы. Если вы видите, что стойки наклонены в сторону тентового паруса, то это второй признак, что конструкция не рассчитывалась по прочности и жесткости. В таком случае, при натяжке теневого паруса сечение стоек было принято недостаточным, что вследствие привело к чрезмерному изгибу или пластической деформации.
Если вы видите на фотографиях чрезмерный изгиб стоек, значит, эта система опасна. Уже в момент натяжки теневого паруса стойки или фундаменты находятся в критическом состоянии и не способны выдержать дополнительную нагрузку, например, ветровое воздействие. К тому же низкая жесткость стоек не позволяет выполнить требуемое напряжение тентового паруса, а, следовательно, тентовая мембрана не может сопротивляться внешним нагрузкам.
1.3. Найдите в социальных сетях (по гео-метке в Vk или Instagram) реальные фотографии тентовых конструкций, представленных в портфолио на сайте производителя, а не фотографии с выгодных ракурсов, сделанные потенциальным Исполнителем. Повторюсь, требуются именно реальные фотографии в период эксплуатации системы теневых парусов, сделанные реальными людьми, не связанными с компанией-производителем. Постарайтесь внимательно изучить тентовую конструкцию, выявить равномерность напряжения тентовой мембраны, наличие или отсутствие морщин, складок, провисов, состояние стоек, отсутствие или наличие деформаций.
Повторюсь: в процессе эксплуатации качественной и инженерно-рассчитанной тентовой конструкции не могут появляться морщины, складки, деформации тента и каркаса. Если вы видите на реальных фотографиях указанные дефекты и явления, то система теневых парусов не рассчитывалась по прочности, устойчивости и, скорее всего она представляет опасность для жизни и здоровья людей.
1.4. Продолжаем изучать фотографии в социальных сетях, выполненные не связанными с производителем людьми. Обратите внимание на возможное присутствие скопления воды на поверхности тента (водяной мешок). Если на фотографиях вы обнаружили скопление воды, «пузырь», который видно при взгляде под парусом, то опять мы можем сделать вывод, что теневой парус и тентовая конструкция в целом не проектировались, не выполнялись инженерные и прочностные расчеты. Такая тентовая конструкция и такой теневой парус приносит его пользователю только головную боль, постоянное встряхивание воды шваброй с поверхности и крайне непривлекательный внешний вид. Скопление воды на поверхности тентовой мембраны так же приводит к серьезной опасности разрушения системы теневых парусов. Водяной мешок, который образуется на тенте ввиду некорректного проектирования и производства, обладает свойством увеличиваться в размерах до огромной величины (от 0,5 до 10 тонн). Такой мешок набирает воду все больше и больше, следовательно, многократно растет нагрузка на ткань, крепления, стойки тентовой конструкции. Именно это приводит в таких случаях к разрушению креплений, разрыву тканевого полотна, деформации или разрушению каркаса системы теневых парусов.
Тентовые напряженные мембранные конструкции и навесы из теневых парусов представляют собой сложные силовые системы со сложными и нестандартными инженерными расчетами, которые кардинально отличаются от прочностных расчетов в классическом строительстве. Основное отличие – это принцип работы мембраны (мягкой оболочки). Тент представляет собой мягкую оболочку, которая имеет поверхностное натяжение (напряжение) и, которая подвержена значительным перемещениям от внешних воздействий. В классическом же строительстве все структурные элементы имеют сравнительно небольшие перемещения (прогибы, выгибы и т.д.). Поэтому в классическом строительстве инженерные расчеты производятся в линейной постановке (упругое состояние системы), а при расчете тентовых конструкций в нелинейной постановке, которая допускает большие перемещения мягкой оболочки, физическую и геометрическую нелинейность. Для эффективного отвода дождевых осадков, сопротивления знакопеременным нагрузкам (ветер может воздействовать как на верхнюю, так и на нижнюю поверхность тента-паруса) при проектировании требуется создать устойчивую форму тентовой мембраны. Устойчивое состояние мягкой оболочки достигается путем создания формы отрицательной Гауссовой кривизны (пространственная изогнутая форма). Такая форма теневого паруса в сочетании с предварительным напряжением, созданным механическими устройствами натяжения, позволяет эффективно сопротивляться внешним воздействиям (не провисать и не запружинивать), а, следовательно, не скапливать дождевые осадки. При корректном проектировании и конструировании определяются пути схода дождевых осадков с поверхности мембраны и движение воды по поверхности. Квалифицированный инженер уже на этапе разработки проекта не допустит скопление воды и образование водяного мешка. Плоскостные формы теневых парусов (треугольник, квадрат с расположением точек крепления в одной плоскости) не эффективны для отвода дождевых осадков, т.к. не обладают устойчивостью, при неправильном проектировании такие тенты-паруса скапливают воду со всеми печальными последствиями, описанными выше. Поэтому, если потенциальный Исполнитель предлагает вам сделать теневые паруса с защитой от дождя и плоскостной формы, то в 90% случаев конструкция будет проблемной, а в 50% случаев опасной. Пространственные изогнутые формы теневых парусов (устойчивые формы) можно получить с помощью корректного проектирования и инженерного расчета в специализированном ПО, правильного раскроя и нарезки деталей (лоскутов), из которых состоит тентовая мембрана, на специализированном режущем плоттере с ЧПУ. Соответственно, если потенциальный производитель не может сделать изогнутую форму тента-паруса (форма отрицательной Гауссовой кривизны), то у него просто нет на это ресурсов, оборудования, ПО и образования, это значит, вам предлагают некачественную работу.
1.5. Смотрим фотографии далее. Обратим внимание на стойки. Опорные элементы тентовых конструкций могут быть рамными, арочными, в виде мачт с вантовыми системами или пространственных каркасов, а также отдельностоящими стойками без раскреплений. Рассмотрим самый простой вариант - отдельностоящие нераскрепленные стойки. Если на фото вы видите стойки диаметром около 100мм, оттяжки и раскосы отсутствуют, то с полной уверенностью могу сказать, что эта система опасна, производитель этой конструкции не выполнил прочностные расчеты и вообще не понимает реальные силы тяжения, которые передаются на опорные стойки. В таком случае, даже страшно подумать о фундаментах этой опасной конструкции. Недостаточное сечение и жесткость изгибаемых стоек, фундаменты, отлитые в яму без армирования и с недостаточной массивностью, приводят к крайне печальным последствиям. Во-первых, малая жесткость элементов не позволяет выполнить требуемую натяжку тента, что при первом дожде приводит к скоплению воды на поверхности, обрушению или деформации конструкции. Во-вторых, при наступлении штормовых условий, конструкция начинает неконтролируемо колебаться и подает все признаки, что скоро произойдет трагедия.
Инженерные и прочностные расчеты – это обязательный и очень важный этап при проектировании строительной тентовой конструкции. В отличие от классического строительства, где сечение балок и колонн возможно принять по опыту с запасом, силовые элементы навеса из теневых парусов напрямую влияют на пространственную жесткость и устойчивость системы в целом. Допустим, при малой изгибной жесткости отдельностоящих нераскрепленных стоек (недостаточное по расчету сечение) при натяжке тента, верхние концы стоек будут перемещаться внутрь конструкции (стойки начнет сводить), и, соответственно требуемые параметры напряжения не будут достигнуты, последствия вы уже знаете: скопление воды, деформация, разрушение. Зачастую Заказчики, а с их подачи некомпетентные Исполнители, предполагают, что теневые паруса – это тряпочки, натянутые к стойкам и поэтому сечение стоек и параметры фундаментов должны быть минимальными. Это не так, тентовая конструкция представляет собой сложную силовую систему, в которой замкнуты серьезные силы предварительного напряжения, а при воздействии ветра даже на небольшой тент-парус получаются огромные величины горизонтальной нагрузки на опорные элементы – 2т – 4т – 8т – и это далеко не предел. Выдержит ли стойка диаметром 100мм такую нагрузку? Нет, конечно. Повторюсь: каждая система теневых парусов подлежит расчету, т.к. если потенциальный Исполнитель определил параметры без конструктивного расчета и анализа, основываясь на своих заблуждениях, вы рискуете получить некачественный результат с опасностью обрушения.
На скриншотах пример инженерного расчета строительной тентовой конструкции
Перейдем от теории к практике. * В данном разделе мы рассматриваем системы теневых парусов и тентовые конструкции, которые могли выполнить мы, но заказчик выбрал другого Исполнителя по минимальной цене. ** Если у вас имеется проблемная конструкция и вы хотите разбор технической части, определить причины дефектов и деформаций, получить рекомендации по исправлению ситуации, пожалуйста, присылайте, фотографии нам на e-mail: info@veranda-russia.ru, мы разберем вашу ситуацию подробно. |
|
ПЛОХОЙ пример №1 – Анапа. Летняя площадка ресторана |
|
 |
 |
|
В конструкции предусмотрены теневые паруса для защиты площадки от дождя. Производитель допустил критические ошибки, которые через 1 неделю использования тентовой конструкции привели к провису и необратимой деформации и растяжению ткани теневых парусов.
Критические ошибки: 1. Малая жесткость каркаса и недостаточные размеры фундаментов привели к неконтролируемому перемещению верхних концов стоек, стойки свело внутрь конструкции. 2. Для защиты от дождя использованы плоскостные теневые паруса, которые не устойчивы к внешним нагрузкам и при малом угле наклона скапливают воду, образуя водяной мешок. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению ткани. 3. Для теневых парусов использована дешевая ткань ОКСФОРД производства Китай. Эта ткань в принципе не подходит для теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. |
|
|
ПЛОХОЙ пример №2 – Владивосток. Павильон ВЭФ |
||
 |
 |
 |
 |
 |
 |
|
На фотографиях показана некачественная тентовая система, которая недолго прослужила на набережной ДВФУ во Владивостоке. Треугольные парусные тенты выполнены из водонепроницаемой тентовой ткани. Отсутствие проектирования и выполнения реальных инженерных расчетов, фатальные ошибки и решения, привели к возникновению опасности разрушения (вход на площадку ограничили сигнальной лентой с предупреждением об опасности – 3-е фото), а затем вовсе к демонтажу тентовых парусов. Сейчас павильон заброшен и не используется по назначению (последнее фото).
Фатальные ошибки и решения: 1. Размеры тентовых парусов не соответствуют размерам между точками их крепления на каркас. По фотографиям видно, что талрепы и цепи направлены не по вектору тяжения. Некорректная геометрия привела к образованию множества морщин на тентовом парусе. 2. Некачественные паруса изготовлены из водонепроницаемой тентовой ткани и имеют практически горизонтальное расположение, что при первом же дожде привело к образованию водяных мешков (5-е фото), которые бесконечно растут в объеме (и по массе) до разрыва тентовой ткани или разрушения конструкции. 3. Не выполнено требуемое натяжение тентовых парусов. По фотографиям видно, что треугольные тенты не напряжены, а болтаются как «тряпки» на ветру. |
||
|
ПЛОХОЙ пример №3 – Казань. Теневые навесы в парковой зоне |
||
 |
 |
 |
|
Такую некачественную систему теневых парусов сделали за бюджетные деньги для парковой зоны в Казани. Нашим проектом предусматривались теневые паруса из специализированной сетчатой ткани, надежные стойки и фундаменты. Заказчик нашел местного исполнителя, который предложил минимальную цену. Итог - опасная конструкция демонтирована, наши налоги потрачены впустую.
Недостатки данной системы теневых парусов: 1. Эта конструкция и есть один сплошной недостаток. Конструкция сделана в местном «гараже» людьми, которые вообще не понимают, что они делают. Но раз я пишу эту статью, то разберем эту систему более подробно. 2. У стоек отсутствуют должные фундаменты. Стойки вбетонированы в грунт основания путем заливки бетона в яму. Сечение и жесткость стоек недостаточны. Верхние концы стоек сводит при натяжке парусов. Каркас не способен выдерживать не только ветровую нагрузку, но и натяжку теневых парусов. 3. Теневые паруса сшиты не по размеру каркаса. Форма и размеры теневых парусов определены наугад, без применения специализированного ПО. Нарушение технологии изготовления и специальных методов изготовления. 4. Для крепления теневых парусов на углах предусмотрены люверсы, что приводит к резкой концентрации напряжений в тканевом полотне и дальнейшему разрыву угла. Крепление люверсов к стойке предусмотрено талрепами недостаточной прочностью производства Китай. 5. Для защиты от дождя использованы плоскостные теневые паруса, которые не устойчивы к внешним нагрузкам и при малом угле наклона скапливают воду, образуя водяной мешок. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению ткани. 6. Для теневых парусов использована дешевая ткань ОКСФОРД производства Китай. Эта ткань в принципе не подходит для теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. 7. Не выполнено требуемое натяжение тентовых парусов. По фотографиям видно, что треугольные тенты не напряжены, а болтаются как «тряпки» на ветру. |
||
|
ПЛОХОЙ пример №4 – Краснодар. Частный загородный участок |
|
 |
 |
|
Теневые паруса выполнены из тентовой ткани в водонепроницаемом исполнении. Производитель допустил критические ошибки, как при производстве, так и при монтаже тентового паруса.
Критические ошибки: 1. Плохое качество изготовления тента видно по фото. Отсутствие специализированного оборудования, специальных методов расчета и раскроя, несоблюдение технологических инструкций, некорректные размеры тента-паруса. Складывается ощущение, что парусный тент произведен в гараже с использованием молотка и паяльника. 2. Тентовый парус закреплен к забору. Использовать забор или другие ограждения для крепления тента-паруса крайне не рекомендуется, т.к. такие конструкции не рассчитывались на серьезные горизонтальные нагрузки, имеют недостаточную жесткость, минимальный фундамент или вовсе не имеют его. |
|
|
ПЛОХОЙ пример №5 – Москва. Терраса кафе около зоопарка |
||
 |
 |
 |
|
Эта некачественная тентовая конструкция установлена над террасой ресторана с целью защиты посетителей от дождевых осадков. Тент-парус в таком исполнении постоянно скапливает воду, что создает реальную опасность обрушения. Чрезмерно морщинистый и кривой тент изготовлен с нарушением абсолютно всех технологий из дешевых китайских материалов. Использованы такелажные и крепежные изделия из ближайшего магазина метизов, которые априори не предназначены для таких нагрузок и задач. Убедительно не рекомендую находиться около этого тента, существует серьезная опасность обрушения.
Ошибки и недостатки: 1. Сечение и жесткость мачт недостаточны по расчету. Я своими руками попробовал пошатать стойку, качается тентовая конструкция в целом. Видно, что для этой конструкции не выполнялись инженерные и прочностные расчеты, а параметры мачт и их закрепления приняты наугад. 2. Пластинчатые детали на стойках и отверстия в них прорезаны газовым резаком, что ввиду низкой надежности запрещено ГОСТ и СП, а также создает очень непривлекательный внешний вид изделий. Так изготавливали во времена СССР. Присутствуют дефекты сварных швов, очень низкая квалификация сварщика. 3. Ванты (оттяжки) стоек не имеют надежных фундаментов (якорей) и закреплены к бордюрам ближайшего тротуара. Стойки установлены на парапет, отделяющий тротуар от газона. 4. Тентовый парус изготовлен не по размеру, установка стоек и натяжка производились по месту. Форма и размеры тента определены наугад, без применения специализированного ПО. Нарушение технологии изготовления и специальных методов изготовления. 5. Крепление углов тента выполнено с использованием болтов, к болтам закреплены тросы гибкого контура. Крайне ненадежное решение, допускающее концентрацию напряжений в тентовой мембране, что приводит к разрыву. Болт работает на изгиб, что при наступлении расчетной ситуации приведет к его разрушению, а следом и к разрушению конструкции в целом. 6. Значительное количество морщин и складок является показателем, что конструкция не проектировалась и не рассчитывалась. Размеры тента и деталей из которых он состоит приняты наугад, что привело к постоянной проблеме скапливания дождевых осадков и образования водяных линз на поверхности тента. |
||
|
ПЛОХОЙ пример №6 – Тентовый навес для набережной |
||
 |
 |
 |
 |
 |
 |
|
Еще один «шедевр» тентовой архитектуры с обвисшими парусами. Тентовый навес на набережной выполнен в виде тентов-парусов в водонепроницаемом исполнении. Основная проблема этого навеса связана с неправильным проектированием и изготовлением тентов. Парусные тенты плоскостной формы имеют малый угол наклона и пространственную неустойчивость, что при первом дожде привело к образованию водяных линз на поверхности парусов и серьезной опасности разрушения конструкции.
Критические ошибки: 1. Для защиты от дождя использованы плоскостные тентовые паруса, которые не устойчивы к внешним нагрузкам и при малом угле наклона скапливают воду, образуя водяной мешок. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению тентовой ткани. Недобросовестный исполнитель или эксплуатирующая организация впоследствии прорезали отверстия для стока дождевых осадков, но такое решение не изменило ситуацию. 2. Морщинистые тента-паруса имеют не корректные размеры, которые не подходят под размеры между точками креплений на каркасе. Конструкция реально не проектировалась и не рассчитывалась, т.к. профессиональный производитель никогда бы не допустил такого кривого результата своей работы. Размеры тента, тросов и креплений приняты наугад, что привело многочисленным морщинам и к проблеме скапливания дождевых осадков (образования водяных линз на поверхности тента). |
||
|
ПЛОХОЙ пример №7 – Крым, Севастополь. Терраса ресторана |
||
 |
 |
 |
|
Некачественные теневые паруса выполнены из сетчатой ткани. Не корректные размеры изделий и отсутствие должного проектирования привели к внешне неудовлетворительному результату, образованию многочисленных морщин и складок.
Ошибки и недостатки: 1. Теневые паруса изготовлены не по размеру, установка стоек и натяжка производились по месту, что привело к значительному количеству морщин и складок. Форма и размеры теневых парусов определены наугад, без применения специализированного ПО и контрольных замеров. Нарушение технологии изготовления и специальных методов изготовления. 2. Крепление углов теневых парусов выполнено с использованием люверсов, которые допускают концентрацию напряжений в углах. Крайне ненадежное техническое решение, которое приводит к разрыву ткани. |
||
|
ПЛОХОЙ пример №8 – Крым, парк Учкуевка. Теневые навесы для парка |
|
 |
 |
|
Парусные тенты выполнены из ПВХ ткани в водонепроницаемом исполнении. Производитель допустил критические ошибки, как при производстве, так и при монтаже тентового паруса.
Критические ошибки: 1. Низкое качество изготовления тента-паруса видно по фотографиям. Отсутствие устройств натяжения и требуемого напряжения тентовой мембраны, не корректные размеры привели к скоплению воды на поверхности тента и необратимому растяжению ПВХ ткани. Расчетом не определена требуемая форма лоскутов и деталей из которых состоит тент-парус. Паруса изготавливались как плоскостные, затем исполнитель попытался изменить высоту точек крепления для того, чтобы получилась пространственная изогнутая форма. У исполнителя это не получилось, т.к. для создания изогнутой в пространстве формы требуется специальный раскрой деталей с использованием специализированного ПО. 2. Крепление тента-паруса к стойкам тентовой конструкции выполнено с использованием цепей и такелажных скоб. Такое крепление не позволяет произвести натяжку тента-паруса и регулировку углов тента. |
|
|
ПЛОХОЙ пример №9 – Белгород, зоопарк. Тентовая конструкция для зоны отдыха |
|
 |
|
|
Тентовая арочная конструкция выполнена с покрытием из водонепроницаемой ПВХ ткани. Видно, что произведена некачественная услуга по замене тентового покрытия, размер тента не соответствует размеру каркаса, низкое качество сварных швов, некачественные угловые крепления, форма деталей (лоскутов), из которых собрана тентовая мембрана, определена переводом старых вытянутых деталей, отсутствует требуемая натяжка и напряжение тентовой мембраны. Эта некачественная замена тента привела к скоплению воды на поверхности тента (образованию водяного мешка), который приводит к необратимому растяжению ПВХ ткани, растет в размере, по объему и массе, до разрыва тентовой мембраны или потери устойчивости каркаса.
Недостатки: 1. Отсутствие требуемого напряжения и некорректная форма тентовой мембраны привели к образованию водяной линзы на поверхности. 2. Вследствие непроектного увеличения нагрузки на металлический арочный каркас (от образовавшегося скопления воды) наблюдается необратимая пластическая деформация узлов и элементов каркаса. |
|
|
ПЛОХОЙ пример №10 – Геленджик. Тентовый навес на пляже |
||
 |
 |
 |
|
На фотографиях показана некачественная тентовая система с плоскостными теневыми парусами. Плоскостные парусные тенты выполнены из водонепроницаемой тентовой ткани. Отсутствие проектирования и выполнения реальных инженерных расчетов, критические ошибки привели не только к непривлекательному внешнему виду (многочисленные морщины), но и к проблеме скопления воды на поверхности тента-паруса.
Значительные ошибки и решения: 1. Некорректная геометрия изделий привела к образованию множества морщин на тентовых парусах. Низкое качество изготовления и сборки, отсутствие технологических регламентов по производству. 2. Некачественные тенты изготовлены из водонепроницаемой ПВХ ткани и имеют практически горизонтальное расположение в пространстве, что привело к образованию водяных мешков, которые бесконечно растут в объеме (и по массе) до разрыва тентовой ткани или разрушения конструкции. 3. Не выполнено требуемое натяжение тентовых парусов. По фотографиям видно, что плоскостные парусные тенты не напряжены, провисают и колеблются от ветровой нагрузки. |
||
|
ПЛОХОЙ пример №11 – Тентовые паруса на парковке ТЦ |
|
 |
|
|
Некачественная система теневых парусов не смогла противостоять штормовым условиям. Повреждены практически все стойки каркаса.
Критические ошибки: 1. Потеря устойчивости стоек каркаса связана с отсутствием реальных инженерных расчетов системы теневых парусов, параметры стоек и фундаментов приняты наугад. Такое повышение скорости ветра можно было предусмотреть в расчетах, тем более СП20.13330.2016 обязывает рассчитывать строительные конструкции на максимальную нагрузку в регионе установки. |
|
|
ПЛОХОЙ пример №12 – Система теневых парусов для детской площадки |
|
 |
|
|
Ненадежную систему теневых парусов размотало по площадке. Повреждены все стойки, опрокинуты фундаменты, разорваны паруса, повреждено игровое оборудование для детей.
Критические ошибки: 1. Потеря устойчивости стоек каркаса связана с отсутствием реальных инженерных расчетов системы теневых парусов, параметры жесткости стоек и размеры фундаментов приняты наугад. Такое повышение скорости ветра можно было предусмотреть в расчетах, тем более СП20.13330.2016 обязывает рассчитывать строительные конструкции на максимальную нагрузку в регионе установки. Опасная тентовая конструкция недолго простояла. |
|
|
ПЛОХОЙ пример №13 – Теневые паруса для базы отдыха |
|
 |
|
|
Эти проблемные теневые паруса были закреплены к деревьям, выполнены в плоскостном исполнении и в горизонтальном расположении. Использована ткань ОКСФОРД, которая в принципе не предназначена для теневых парусов ввиду низких прочностных характеристик и малой долговечности при уличной эксплуатации.
Критические ошибки: 1. Теневые паруса закреплены к деревьям. Деревья не являются элементами строительной конструкции, они созданы природой. Мы априори не можем предполагать несущую способность ствола и корневой системы деревьев. Неконтролируемые перемещения ствола от ветровой нагрузки создают значительную и непроектную нагрузку на теневой парус, которую невозможно ни учесть в расчетах, ни рассчитать. 2. Для защиты от дождя использованы плоскостные теневые паруса, которые не устойчивы к внешним нагрузкам и при малом угле наклона скапливают воду, образуя водяной мешок. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению и разрыву ткани. 3. Для теневых парусов использована дешевая ткань ОКСФОРД производства Китай. Эта ткань в принципе не подходит для теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. |
|
|
ПЛОХОЙ пример №14 – Навес для автомобиля из теневых парусов |
|
 |
|
|
Данный проблемный навес выполнен недобросовестным исполнителем без выполнения инженерных расчетов с целью определения параметров конструкции: сечение и жесткость стоек, размеры и параметры фундаментов. Конкретно в этом случае, слабым местом конструкции оказался фундамент, а точнее подобие фундамента.
Критические ошибки: 1. У тентовой конструкции отсутствует требуемый по расчету фундамент. Стойки установлены в яму, залитую бетоном без армирования. Опрокидывание фундамента произошло ввиду недостаточных размеров фундамента, отсутствия армирования, отсутствия инженерных расчетов. |
|
|
ПЛОХОЙ пример №15 – Система теневых парусов для скейт-парка |
|
 |
 |
|
Эту некачественную конструкцию из теневых парусов разрушил штормовой ветер. В данном случае слабым местом конструкции оказалось опорное сечение стоек. Если производитель выполнил бы прочностные расчеты, то такой ситуации не было бы в принципе: конструкция была бы надежной и устойчивой при любом ветровом воздействии и любых порывах ветра.
Существенные недостатки тентовой конструкции: 1. Потеря устойчивости стоек каркаса связана с невыполнением исполнителем инженерных расчетов системы теневых парусов, параметры жесткости стоек, их сечение и крепление к фундаментам определены наугад. Правила расчета строительных конструкций, а именно СП20.13330.2016 обязывают производителя рассчитывать систему теневых парусов на максимальную нагрузку в регионе установки. Среднюю штормовую нагрузку тентовая конструкция не выдержала, соответственно прочностные расчеты реально не производились. |
|
|
ПЛОХОЙ пример №16 – Теневой парус для зоны отдыха на участке |
|
 |
|
|
Теневой парус в данном случае выполнен из дешевой китайской ткани ОКСФОРД в водонепроницаемом исполнении. Ввиду неправильного проектирования и полного непонимания работы мембранной конструкции недобросовестный исполнитель сделал теневой парус плоскостной формы и с малым углом наклона. Такое решение привело к образованию огромного скопления воды на поверхности с последующим разрушением креплений.
Ошибки недобросовестного производителя: 1. Для защиты от дождя использован плоскостной теневой парус, который не устойчив к внешним нагрузкам и при малом угле наклона скапливает воду, образуя водяной мешок. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению ткани и разрушению креплений. 2. Теневой парус изготовлен из дешевой ткани ОКСФОРД производства Китай. Эта ткань по своим характеристикам и назначению не подходит для изготовления теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. |
|
|
ПЛОХОЙ пример №17 – Система парусов с креплением к зданию |
|
 |
|
|
Конструкция с использованием теневых парусов разрушена шквалистым ветром. Стойка, на которую крепились 2 тента-паруса, необратимо деформировалась, т.е. произошла пластическая деформация. Ввиду недостаточной прочности креплений произошло разрушение талрепов и срыв деталей крепления к зданию.
Ошибки, которые привели к аварии: 1. Недостаточная прочность талрепов и анкеров, которые крепят детали к зданию, привела к аварийной ситуации и к их разрешению при ветровой нагрузке, не достигшей даже половины требуемого значения по СП20.13330.2016. Необратимая деформация стойки и разрушение креплений произошли из-за невыполнения производителем прочностных расчетов. |
|
|
ПЛОХОЙ пример №18 – Теневые паруса над бассейном |
|
 |
|
|
Теневые паруса были выполнены из водонепроницаемой ткани ОКСФОРД, которая не предназначена для использования в сложных напряженных текстильных конструкциях. Недостаточное напряжение ткани, некорректное крепление теневых парусов и малый угол наклона привели к скоплению воды на поверхности теневых парусов. Вследствие скопления воды на поверхности (образования растущей водяной линзы) произошло разрушение и срыв креплений.
Основные ошибки, допущенные производителем: 1. В проекте использованы плоскостные теневые паруса в водонепроницаемом исполнении, которые не устойчивы к внешним нагрузкам и при малом угле наклона скапливает воду, образуя водяной мешок. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению ткани и разрушению креплений. 2. Теневые паруса изготовлены из дешевой китайской ткани ОКСФОРД. Ткань типа ОКСФОРД по своим свойствам и назначению не применяется для изготовления теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. |
|
|
ПЛОХОЙ пример №19 – Воронеж. Теневой парус для детской площадки |
||
 |
 |
 |
|
Этот качественный тентовый парус изготавливался на нашем производстве. Проектом предусматривалась тентовая мембрана типа «гипар» с возможностью круглогодичного использования (со снеговой нагрузкой). Компания-посредник, исполняющая заказ, безответственно подошла к задаче и сдала заказчику некачественный результат монтажных работ. Сначала компания-посредник установила каркас недостаточной жесткости (сечение стоек и размеры фундаментов недостаточны по расчету). Каркас был установлен со смещением от проектной геометрии, вследствие чего нам пришлось менять размеры тентового паруса. Затем при монтаже и натяжке тента-паруса исполнитель-посредник перепутал верхнюю и нижнюю стороны тента и установил теневой парус зеркально (вверх нижней стороной). Складывается ощущение, что исполнитель-посредник вообще не смотрел инструкцию по установке: установил тент-парус «вверх ногами», не выполнил регулировку, не выполнил требуемую натяжку, по непонятным причинам производил натяжку только одного из четырех тросов, вследствие чего искривил положение угловых устройств. Мне стыдно, что посетители видят нашу этикетку на этом тентовом парусе. Для предотвращения подобных ситуаций, безответственного подхода со стороны исполнителя на монтаже теневых парусов, рекомендую обращаться напрямую к производителю, а не к местным компаниям-посредникам. Профессиональный производитель никогда не допустит такого некачественного результата.
Ошибки, допущенные на монтаже компанией-посредником: 1. Тентовый парус установлен «вверх ногами», перепутана верхняя и нижняя стороны тента, не выполнено проектное напряжение тентовой мембраны, перетянут трос с одной стороны. Полное невыполнение инструкции по установке. |
||
|
ПЛОХОЙ пример №20 – Санкт-Петербург. Паруса для террасы ресторана |
||
 |
 |
 |
|
Такая некачественная система теневых парусов была установлена на летней террасе ресторана на территории аквапарка ПИТЕРЛЭНД. Недобросовестный исполнитель допустил критические ошибки, которые привели к деформации стоек, крену фундаментов, разрыву теневых парусов. Сейчас эта опасная конструкция демонтирована, а площадку закрывают складные локтевые маркизы.
Критические ошибки и их последствия: 1. Сечение и жесткость стоек недостаточна для восприятия нагрузок от теневых парусов, тем более с наветренной стороны (со стороны Финского залива). Размеры фундаментов недостаточны по расчету, фундамент стоек выполнен методом заливки бетона в яму, без армирования. При значительных порывах ветра фундаменты перешли в состояние неустойчивого равновесия, стойки системы теневых парусов деформировались. 2. Нарушена технология изготовления теневых парусов. Трос по периметру изделий проходит через люверсы и кольцуется на люверсах на углах. Крепление теневых парусов через люверсы создало критическую концентрацию напряжений в местах крепления, что привело к разрыву тканевого полотна. Крепление теневых парусов к стойкам осуществлено с использованием дешевых китайских талрепов из ближайшего магазина «Метизы». Из-за недостаточного типоразмера талрепов и низкого качества изделий произошло их разрушение. |
||
|
ПЛОХОЙ пример №21 – Сочи. Парк Ривьера |
||
 |
 |
 |
|
Пример некачественной тентовой конструкции для детского аттракциона в парке. Использована неподходящая по своим характеристикам ткань ОКСФОРД, стойки каркаса из квадратного профиля 50х50мм, странная конструкция теневого паруса с люверсами по периметру и на углах изделий, крепление теневого паруса к стойкам на проволоке.
Ошибки и низкое качество: 1. Сечение и жесткость стоек недостаточны по расчету. Я своими руками попробовал покачать стойку, качается навес в целом. При малом ветровом воздействии конструкцию шатает и деформирует, парус надувается подобно парашюту, что является критическим состоянием неустойчивой системы. Внимание, опасная конструкция, обходите ее стороной. 2. Теневой парус изготовлен из дешевой китайской ткани ОКСФОРД. Ткань типа ОКСФОРД по своим свойствам и назначению не применяется для изготовления теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. 3. Для крепления теневого паруса на углах изделия предусмотрены люверсы, которые приводят к разрыву ткани теневого паруса из-за концентрации напряжений. Люверсы закреплены к каркасу проволокой, отсутствуют устройства натяжения, теневой парус болтается «как тряпка на ветру». |
||
|
ПЛОХОЙ пример №22 – Волгоград. Теневые паруса около бассейна |
||
 |
 |
 |
 |
 |
 |
|
 |
 |
|
Еще один пример конструкции с обвисшими и растянутыми парусами. На предпоследнем фото можно увидеть, что один из парусов растянут практически до пола. Заказчик ежегодно производит замену непригодных теневых парусов, тратит деньги, время, силы, вместо того, чтобы произвести полную замену конструкции на качественную систему теневых парусов, которая не требует ежегодной замены и будет использоваться минимум 10 лет.
Фатальные ошибки: 1. Малая жесткость каркаса и недостаточные размеры фундаментов привели к неконтролируемому перемещению верхних концов стоек, стойки свело внутрь конструкции. Требуется усиление каркаса и фундаментов. Рекомендуется полная замена несущего каркаса. 2. Для защиты от дождя использованы плоскостные теневые паруса, которые не устойчивы к внешним нагрузкам и при малом угле наклона скапливают воду, образуя водяной мешок. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению ткани. 3. Для теневых парусов использована дешевая ткань ОКСФОРД производства Китай. Эта ткань априори не подходит для теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. 4. Нарушена технология изготовления теневых парусов. Форма теневых парусов определена наугад, без применения специализированного ПО. Крепление теневых парусов к стойкам осуществлено с использованием дешевых китайских талрепов и зажимов из ближайшего магазина «Метизы». Из-за недостаточного типоразмера талрепов и низкого качества такелажных изделий произошло их частичное разрушение. |
||
|
ПЛОХОЙ пример №23 – Новосибирск. Летнее кафе в элитном коттеджном поселке |
||
 |
 |
 |
 |
 |
|
|
Пример некачественной системы теневых парусов. Представлен результат комплексного непонимания работы и расчетов напряженных мембранных конструкций, как со стороны заказчика, так и со стороны исполнителя. Я пытался убедить заказчика, что конструкция, которую он придумал и пытается реализовать собственными силами опасная, будут большие проблемы со скоплением воды на поверхности парусов. Заказчик меня не послушал, и, полагаясь на свои неверные убеждения, решил самостоятельно сделать ненадежный каркас системы, а затем заказал пошив парусов в местном ателье. Результат такого непонимания заказчиком – двойная замена теневых парусов, ввиду постоянной проблемы растяжения ткани, и в итоге полный демонтаж опасной конструкции.
Критические ошибки: 1. Стойки каркаса имеют недостаточное сечение и жесткость. Стойки каркаса закреплены к деревянному ограждению террасы и настилу с использованием саморезов и гнутых уголков (такие уголки предназначены совершенно для иной цели). Такое решение по креплению стоек в совокупности с недостаточными по расчету параметрами привели к деформации стоек (стойки свело внутрь конструкции), частичному срыву креплений, после чего заказчик пытался исправить ситуацию путем добавления растяжек от стоек к павильону. Решения, принятые заказчиком для усиления конструкции, не привели к положительному результату. 2. Для защиты от дождя использованы плоскостные теневые паруса, которые не устойчивы к внешним нагрузкам и при малом угле наклона скапливают воду, образуя водяной мешок. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению ткани. Заказчик пытался исправить ситуацию путем прорезки отверстий в тканевом полотне, но вскоре эти отверстия привели к разрыву теневых парусов и их полной замене. 3. Для теневых парусов использована дешевая ткань ОКСФОРД производства Китай. Эта ткань априори не подходит для теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. 4. Нарушена технология изготовления теневых парусов. Форма теневых парусов определена наугад, без применения специализированного ПО. Крепление теневых парусов к стойкам осуществлено с использованием дешевых китайских талрепов из ближайшего магазина «Метизы». Из-за недостаточного типоразмера талрепов и низкого качества такелажных изделий произошло их частичное разрушение. |
||
|
ПЛОХОЙ пример №24 – Самара. Навес для террасы частного дома |
|
 |
 |
 |
 |
|
Некачественный проект конструкции из теневых парусов для террасы дома. Автор проекта не известен, и он явно не понимал, что он делает. По словам заказчика, теневые паруса ему сшили в салоне штор из ткани ОКСФОРД. После первого дождя заказчику стало понятно, что он получил некачественную работу: растяжение ткани и скопление воды, разрушение креплений и раздир тканевого полотна.
Признаки некачественной конструкции: 1. Низкое качество проектирования и не выполнение инженерных расчетов, ошибки по креплению каркаса к существующим конструкциям привели к некачественному и шаткому результату. Каркас конструкции имеет недостаточную жесткость и качается при ветровом воздействии. 2. Низкое качество изготовления теневых парусов видно по фото. Салон штор, который изготавливал данные изделия, однозначно не понимает конструкцию и принцип работы теневых парусов. В итоге заказчик получил кривые и деформированные теневые паруса, которые не подходят по размеру к каркасу, сделаны по технологиям изготовления штор и не могут использоваться для уличных решений текстильных мембранных навесов. 3. Для защиты от дождя использованы плоскостные теневые паруса, которые не устойчивы к внешним нагрузкам и при малом угле наклона скапливают воду, образуя водяной мешок. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению ткани. 4. Для теневых парусов использована дешевая ткань ОКСФОРД производства Китай. Эта ткань совершенно не подходит для теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. |
|
|
ПЛОХОЙ пример №25 – Дагестан. Бархан Сарыкум. Обзорная площадка |
||
 |
 |
 |
|
 |
 |
 |
 |
 |
 |
 |
|
|
Тентовые паруса из ПВХ ткани разорвало ветром через неделю после установки, лопнули крепления. Дизайнер территории поделился с нами фото и видеоматериалами. На фотографиях представлен плохой пример некачественной тентовой конструкции. Недобросовестный исполнитель проигнорировал требования обязательного выполнения инженерных и прочностных расчетов, потому что он не умеет это делать. Все параметры конструкции были приняты наугад. Сейчас этот кубик из металла эксплуатируется без тентовых парусов. К тому же качество изготовления металлического каркаса, тентов и деталей из которых они состоят (тросы, талрепы, угловые плиты и устройства) – очень и очень низкое. (Я бы сказал качество ужасное)
Фатальные ошибки и решения: 1. Основная ошибка недобросовестного исполнителя – игнорирование требования обязательного выполнения инженерных и прочностных расчетов. Наугад были приняты параметры ПВХ ткани тентовых парусов, диаметр тросов и типоразмеры талрепов. К тому же «гаражное» качество изготовления деталей и дешевые китайские детали из ближайшего магазина метизов привели к еще более заниженным фактическим параметрам прочности. Параметры большинства деталей и такелажа по факту оказались недостаточными, что при первом же усилении ветра привело к их разрушению. 2. Не выполнено требуемое натяжение тентовых парусов. По фотографиям видно, что треугольные тенты не напряжены, а болтаются как «тряпки» на ветру. 3. Недобросовестным исполнителем использованы плоскостные тентовые паруса, которые не устойчивы к внешним нагрузкам. При воздействии ветра на тент видно, что он надувается подобно парашюту, что изначально является критическим и неустойчивым состоянием. |
||
|
ПЛОХОЙ пример №26 – г. Омск. Теневой навес для детского оздоровительного лагеря |
|
 |
 |
|
На фото вы можете увидеть уже стандартные ошибки и заблуждения недобросовестного подрядчика, т.е. глубокое непонимание им физических законов реальной работы и инженерного расчета системы теневых парусов. По этому объекту к нам обратился дизайнер с просьбой помочь в исправлении аварийной конструкции. Проблема этой плохой конструкции выявилась через 1 сутки после монтажа теневых парусов - прошел дождь. По информации от дизайнера стало понятно, что теневые паруса набрали воду и растянулись практически до земли. Мы предложили несколько вариантов решения этой проблемы и все они были радикальные: полная замена конструкции, усиление стоек вантовыми системами, в том числе усиление фундаментов и замена теневых парусов; усиление стоек и монтаж теневых парусов из сетчатой ткани в линии материала SEA- line. Ни один из вариантов представителю заказчика не понравился ввиду дополнительных затрат по реконструкции и усилению, превышающих стоимость самой некачественной конструкции. Дальнейшая судьба этой опасной конструкции не известна. Будем надеяться, что при разрушении навеса не пострадают дети. Уважаемый подрядчик, если ты читаешь эту статью! Гореть тебе в аду! Подумай о детях, которых ты можешь искалечить или загубить своей колхозной работой!
Критические ошибки: 1. Стойки системы теневых парусов не закреплены к надежному фундаменту. Стойки установлены в яму, залитую бетоном без армирования. Крен фундаментов произошел ввиду недостаточных размеров и отсутствия их армирования. Подрядчиком не произведен инженерный расчет с целью определения конструктивных параметров фундаментов.
4. Теневые паруса изготовлены из дешевой красной ткани ОКСФОРД плотностью 600 D PU китайского производства. Эта ткань априори не может быть использована для производства теневых парусов ввиду ее неоднородности, неконтролируемой растяжимости, низкой прочности на растяжение и на раздир, низкой устойчивости к климатическим воздействиям. Ткань структурно разрушается и выцветает от УФ-излучения. |
|
|
ПЛОХОЙ пример №27 – Крым. Теневой навес для смотровой площадки |
||
 |
 |
 |
 |
 |
 |
 |
 |
|
|
Еще один пример опасной системы теневых парусов. В этом кейсе рассмотрены ошибки недобросовестного производителя, который совершенно не понимает, что такое СопроМат (наука о прочности и надежности конструкций), и базовые основы СтройМеха (совокупность наук о прочности, жесткости и устойчивости строительных конструкций). Проблема этой аварийной конструкции не только в низком качестве изготовления, а в недостаточной жесткости винтовых свай (основная критическая ошибка) и характеристик фундаментов. Если подрядчик имел бы техническое образование и произвел хотя бы малейшие прочностные расчеты, то результат был бы менее плачевным.
Фатальные ошибки и их решение: 1. В качестве опорного каркаса использованы оцинкованные решетчатые стойки от сценических конструкций, которые закреплены к стандартной винтовой свае Ф108мм. Исполнитель мог бы догадаться, что сечение ствола винтовой сваи должно хотя бы примерно соответствовать сечению вышезакрепленной стойки. При подвеске теневых парусов стволы винтовых свай начали изгибаться (пластическая необратимая деформация) в направлении сил тяжения. Недобросовестный производитель попытался исправить ситуацию, выбрал грунт около сваи и залил полученную яму бетоном, но такое усиление не помогло. В результате Заказчик получил некачественную и опасную конструкцию, которую «размотает» по ближайшему полю при наступлении штормовых условий. 2. Теневые паруса изготовлены из баннерной сетчатой ткани китайского производства. Название и тип ткани прямо указывает на сферу её применения – это временные рекламные вывески и фасадные растяжки. Ткань имеет специальное покрытие для нанесения печати. Низкие прочностные и деформационные характеристики баннерной ткани не позволяют использовать ее в качестве напряженной тентовой оболочки. Такие теневые паруса необратимо растягиваются, в мембране исчезают предварительное напряжение и натяжка, а ненапряженный теневой парус «болтается как тряпка на ветру» - явление флаттера. При флаттере (аэродинамическая неустойчивость – быстрые колебания под воздействием ветра) эксплуатационный срок тканевого полотна сокращается в десятки раз, к тому же из-за неустойчивых колебаний тента многократно возрастает динамическая нагрузка на силовой каркас и крепления теневых парусов, что впоследствии приводит к аварии. 3. Закрепление тросов периметра теневых парусов к талрепам выполнено без использования специальных угловых устройств и пластин, что привело к резкой концентрации напряжений в углах, а в следствие, к разрыву материала тента-паруса. |
||
|
ПЛОХОЙ пример №28 – Крым. Теневые паруса над видовой террасой |
|
 |
 |
|
Стандартная проблемная конструкция со скоплением воды на поверхности теневых парусов. Ткань изделий необратимо вытянулась и деформировалась с образованием множества морщин и мешков, в которых скапливается вода. Скопление воды в последствии приводит к еще большей вытяжке ткани изделий до ее разрыва (в лучшем случае) или обрушения каркаса навеса (в худшем случае). Прошу, задумайтесь о нагрузках: масса 1 м.куб. воды составляет 1 тонну. Если не предусмотреть технические решения, обеспечивающие грамотный отвод дождевых осадков, то от скопления воды огромной массы может разрушиться каркас с непредсказуемыми последствиями. К тому же дешевая китайская ткань ОКСФОРД, которая использована в этой конструкции, не может держать постоянное напряжение, что приводит к вытяжке изделий, образованию мешков и морщин. Эта ткань в любом случае не может отводить воду, она "провисает".
Критические ошибки, которые привели к такому результату: 1. Для защиты от дождя использованы плоскостные теневые паруса, которые не устойчивы к внешним нагрузкам и при малом угле наклона скапливают воду, образуя водяной мешок. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению ткани и образованию множества морщин. 2. Для теневых парусов использована дешевая ткань ОКСФОРД производства Китай. Эта ткань в принципе не подходит для теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. 3. Крепления, предусмотренные на каркасе не обеспечивают правильную натяжку теневых парусов. Направление креплений не соответствует направлениям векторов тяжения углов изделий. Т.е. уже на этапе натяжки теневых парусов изделия деформируются и образуются морщины, одна сторона перетянута, а другая не дотянута. 4. Каркас над террасой выполнен в виде стальных стоек, с балками и перемычками из деревянных брусков. Бруски не закреплены должным образом к металлическим конструкциям и между собой. Для соединений использованы гвозди. Ненадежные соединения имеют люфт, что негативно сказывается на общих перемещениях конструкции (каркас качается). |
|
|
ПЛОХОЙ пример №29 – Казань. Обрушение шатров в парке |
||
 |
 |
 |
 |
 |
|
 |
 |
 |
|
Странные и опасные тентовые конструкции были установлены в парке "Черное озеро" в Казани. Еще до момента обрушения, было очевидно, что они рухнут. За работу по возведению этих некачественных конструкций взялся человек, который не понимает принципа работы напряженных мембранных оболочек и основ инженерного расчета.
Фатальные ошибки и их решение: 1. Основная, и самая фатальная, ошибка при строительстве этих конструкций - использование водонепроницаемой ткани при изготовлении тентов плоскостной формы. На площадке представлено 2 типа навесов: по периметру их ПВХ ткани, а в центре площадки из ткани типа ОКСФОРД. Плоскостная форма тентов, особенно при таких малых углах наклона, не способна отводить дождевые осадки. Тенты скапливают на своей поверхности водяную линзу, которая под воздействием набегающей воды, увеличивается в размерах и в массе. Это увеличение массы происходит до полного обрушения конструкции. Т.е. такой плачевный результат был закономерен и очевиден. 2. Опорно-вантовый каркас не рассчитан, как комплексная система совместно с тентом. Направление наклона мачт и закрепления тяжей не соответствует реальным силам тяжения от натяжки и ветрового воздействия. Конструкцию попросту перетягивает в бок. 3. Закрепление тросов периметра к тентовому изделию выполнено через люверсы шнуровкой. Такое решение привело к резкой концентрации напряжения на участке установки люверса, а в следствие, к разрыву тента паруса. |
||
|
ПЛОХОЙ пример №30 – г. Санкт-Петербург. Навес над уличным баром |
|
 |
 |
|
На фото вы можете все те же стандартные ошибки по закреплению водонепроницаемой ткани типа ОКСФОРД в плоскостном исполнении. Тканевое изделие, стянуло слабозакрепленные стойки к центру площадки, набирает воду при дожде, в последствии упадет бармену на голову.
Ошибки и недопонимания: 1. Для защиты от дождевых осадков использован плоскостной теневой парус, которые крайне неустойчив к внешним нагрузкам и при малом угле наклона скапливает воду на поверхности, образуя водяную линзу. Многократное увеличение нагрузки от скопившейся воды привело к необратимому растяжению ткани.
3. Теневые паруса изготовлены из дешевой бежевой ткани ОКСФОРД плотностью 600 D PU китайского производства. Повторюсь, ткань типа ОКСФОРД не подходит для производства теневых парусов ввиду ее неоднородности, неконтролируемой растяжимости, низкой прочности на растяжение и на раздир, низкой устойчивости к климатическим воздействиям. Ткань структурно разрушается и выцветает от УФ-излучения. |
|
|
ПЛОХОЙ пример №31 – Липецк. Шатающаяся конструкция с теневым парусом |
||
 |
 |
 |
|
Размер конструкции по длинной стороне треугольного теневого паруса из сетчатой ткани составляет 30 метров. Для поддержания теневого паруса используется каркас из профильной трубы 60х60мм, вколоченной в грунт основания на неизвестную глубину. Конструкция шатается от небольшого толкания рукой (посмотрите видео). Со слов заказчика у конструкции имеются явные проблемы, а именно: при дожде, т.е. когда теневой парус намокает, он провисает до земли. При сильных ветрах колебания настолько сильные, что в нижней точке тентовый парус касается земли, а при подъеме ветром напоминает парашют. Конструкция не используется, т.к. представляет опасность.
Ошибки и их решение: 1. Каркас не рассчитан, как комплексная система совместно с теневым парусом. Направление наклона мачт и закрепления тяжей не соответствует реальным силам тяжения от натяжки и ветрового воздействия. У конструкции в принципе отсутствуют фундаменты. Стойки из квадратного профиля 60х60 вбиты в грунт основания. Для закрепления оттяжек к грунту вбиты уголки 50х50. К уголкам закреплены оттяжки из тросика ф4мм. Использование таких конструктивных сечений и параметров закрепления для конструкции пролетом 30 метров, является насмешкой над физикой, что может привести к крайне печальным последствиям. 2. При производстве теневого паруса и креплений использованы самые дешевые китайские материалы, которые неустойчивы к нашему климату и УФ-излучению. Стропа, закрепляющая угловые кольца, рассыпается в руках, т.к. материал структурно разрушился под солнечными лучами. Весь оцинкованный крепеж и такелаж (талрепы, скобы, коуши) сгнили за 3 месяца использования. Прочность всего крепежа кратно занижена относительно требуемой. Например, для ванты требуется трос 16мм, а использован трос 4мм. |
||
|
ПЛОХОЙ пример №32 – Республика Крым. Навес над амфитеатром |
|
|
На видео показан реальный кейс покупки системы теневых парусов в конторе, которая может и умеет делать "ВСЁ". Отрицательный результат такой непрофессиональной работы проявился через несколько дней после установки. Спровоцировал такое аварийное состояние обыкновенный дождь. Вода скопилась огромными лужами на теневых парусах, которые провисли и растянулись, а следом, эта масса воды согнула слабые стойки и свернула ненадежные фундаменты, устроенные по принципу "залить бетон в яму". Информация от заказчика: готовятся документы в суд и экспертиза.
Критические ошибки, которые привели к такому результату: 1. Для защиты от дождя использованы плоскостные теневые паруса, которые не устойчивы к внешним нагрузкам и при малом угле наклона скапливают воду, образуя водяной мешок. На видео вы можете увидеть, что недобросовестный подрядчик сделал теневые паруса практически горизонтальными, т.е. даже не подумал о отводе воды с поверхности изделий. Многократное увеличение нагрузки от образовавшегося водяного мешка привело к необратимому растяжению ткани. Требуется или отказаться от функции защиты от дождевых осадков и заменить некачественные изделия теневыми парусами из сетчатой ткани, или предусмотреть изогнутую устойчивую форму теневых парусов для эффективного отвода дождевых осадков с обязательным усилением каркаса конструкции. 2. Для теневых парусов использована дешевая ткань ОКСФОРД производства Китай. Эта ткань в принципе не подходит для теневых парусов ввиду ее неоднородности, чрезмерной растяжимости, низкой прочности, неустойчивости к климатическим воздействиям, разрушению и выцветанию от УФ-излучения. 3. Крепления, предусмотренные на каркасе не обеспечивают правильную натяжку теневых парусов. Направление креплений не соответствует направлениям векторов тяжения углов изделий. Т.е. уже на этапе натяжки теневых парусов изделия деформируются и образуются морщины, одна сторона перетянута, а другая не дотянута. 4. Стойки системы теневых парусов не закреплены к надежному фундаменту. Стойки установлены в яму, залитую бетоном без армирования. Крен фундаментов произошел ввиду недостаточных размеров и отсутствия их армирования. Подрядчиком не произведен инженерный расчет с целью определения конструктивных параметров фундаментов. 3. Крайне недостаточная жесткость стоек. Стойки согнуты в направлении сил тяжения. Сечение и жесткость опорных стоек настолько малы, что они не способны воспринять даже силы нятяжки. При расчетном ветровом воздействии их попросту необратимо согнет в центр площадки.
|
|
|
Вернемся к выбору производителя В части 1 этой статьи я рассказывал, что необходимо внимательно изучить портфолио потенциального исполнителя. Продолжим:
2) Цена – не должна быть занижена. Стоимость готовой тентовой конструкции – важнейший критерий при выборе производителя. Многие заказчики стараются максимально сэкономить. В некоторых случаях, это может быть правильно и логично. Но выбирая Исполнителя только по цене, заказчик рискует получить совсем не тот результат, на который рассчитывает, часто именно такой заказчик находит непрофессионального исполнителя и получает некачественную или вовсе опасную систему теневых парусов.
Давайте разберемся из каких затрат производителя складывается цена:
На какую стоимость стоит ориентироваться?
Конечно же, на среднюю. Здесь принцип такой же, как при покупке автомобиля. Цена ниже средней рыночной обычно скрывает существенные недостатки. Такие недостатки могут быть явными и честно обозначены Исполнителем, а могут быть скрытые замолчанные, неупомянутые или поставщик вовсе пытается вас обмануть. Как я рассказал выше, если вы хотите качественную и надежную тентовую конструкцию, практически ни на одной статье расходов невозможно сэкономить. Итак, ориентируемся на среднюю стоимость. Для удобства понимания будем отталкиваться от стоимости системы теневых парусов за 1 м2. * Стоимость тентовой мембранной конструкции нормальной сложности (без специальных требований заказчика, без особенностей площадки, которые требуют применения особых фундаментов или конструктивных решений) будет значительно отличаться в зависимости от площади тентового навеса. Такое различие стоимости, в зависимости от площади, связано с тем, что одни и те же расходы, что требуются для производства конструкции в 10м2, постоянны и для производства конструкции в 200м2. Соответственно, эти расходы увеличивают удельную стоимость м2 небольших тентовых конструкций.
Нормальная средняя стоимость индивидуальной системы теневых парусов (конструкция под ключ) в зависимости от площади |
| Площадь | Серия EASY | Серия STEEL | Серия TENSE |
| до 30 м2 | 25 000 руб./м2 | 33 000 руб./м2 | 40 000 руб./м2 |
| от 30 … до 100 м2 | 19 000 руб./м2 | 25 000 руб./м2 | 31 000 руб./м2 |
| от 100 … до 300 м2 | 12 000 руб./м2 | 17 000 руб./м2 | 21 000 руб./м2 |
| от 300 м2 | 10 000 руб./м2 | 14 000 руб./м2 | 17 000 руб./м2 |
|
- Обращаю внимание, что точная стоимость может быть рассчитана только по реальному проекту, который учитывает: особенности площадки, стандартные или специальные методы монтажа, параметры фундаментов и каркаса конструкции, параметры креплений и материалы деталей системы, компоновку и архитектурный вид конструкции, доставку, командировочные расходы и т.д. В таблице дана ориентировочная средняя стоимость. - Стоимость полностью готовых к производству тентовых конструкций, например, арт-объекты VERANDA, пляжные навесы, модульные конструкции примерно на 20% ниже стоимости индивидуальных решений, указанной в таблице.
Выбор исполнителя по нескольким критериям Если вы выбираете исполнителя, то не следует ориентироваться на минимальную стоимость. Рекомендую вам составить таблицу с перечнем основных значимых критериев, а именно: - стоимость изготовления тентовой конструкции - и несколько провокационных вопросов, которые помогут выявить, имеет ли исполнитель специальное техническое образование и выполняются ли производителем реальные инженерные расчеты. Например: При проведении анализа и выбора производителя сравнивайте качественные критерии и стоимость. Не следует выбирать производителя по принципу минимальной цены, без оценки качественных характеристик будущей тентовой конструкции.
Заключение статьи «Вы себя уважаете?»
На фото качественная тентовая конструкция от VERANDA | Теневые паруса, установленная на набережной реки Енисей в пгт. Шушенское
Уважайте себя и уважайте созидательный труд специалистов, которые работают над вашей задачей.
- Не принимайте поспешных решений в выборе производителя, особенно, если потенциальный исполнитель демпингует или предлагает стоимость ниже средней рыночной. Система теневых парусов - это не потребительский товар массового производства, стоимость меньше в несколько раз или на порядок может быть только при использовании дешевых и не качественных материалов, глубокого непонимания исполнителем реальной работы конструкции, отсутствия инженерных расчетов, и из-за этого заниженной прочностью и надежностью системы теневых парусов. - Если вы получили некачественную услугу, работу, товар, защищайте свои интересы. Требуйте исправления некачественной работы или замены товара. Обращайтесь в суд. Напишите отрицательный отзыв о проблемной компании, помогите другим заказчикам узнать, что с этим исполнителем не следует работать. - Изучите реальное портфолио исполнителя. Если производитель занимается поставкой и монтажом маркиз, мягких окон, палаток, стандартных шатров, и в его портфолио отсутствуют реальные работы по теневых парусам, то я крайне не рекомендую обращаться к такому производителю. Система теневых парусов – это очень узкое направление, требующее специальных навыков, ПО и оборудования. Если на фотографиях в портфолио исполнителя вы обнаружили дефекты, указанные в этой статье или все объекты выполнены с плоскостными тентовыми парусами, то я так же крайне не рекомендую обращаться к такому производителю. - Для решения вашей задачи обращайтесь к профессиональному производителю системы теневых парусов. При получении любой информации от производителя (проектная документация, схема, концепция, эскиз и т.д.) не пересылайте ее всем в подряд, просто набрав в поисковой строке фразу «Теневые паруса». В таком случае, вы получите массу предложений от перекупов, недобросовестных производителей с минимальной ценой. Выбирая подрядчика по минимальной стоимости, вы серьезно рискуете получить некачественный результат или вовсе опасную тентовую конструкцию. - Не пытайтесь обмануть профессионального производителя и себя, ошибочно полагая, что вы можете получить у производителя чертежи и схемы тентовой конструкции для вашей задачи, а затем, используя эту информацию найти местного подрядчика по более низкой цене. Результат такого обмана вас разочарует. Уважайте созидательный труд специалистов, работающих над вашей задачей. - Цель моей работы: создавать качественные, надежные тентовые конструкции и системы теневых парусов, сочетать эстетику и безопасность. Я не приемлю низкое качество работ и халтурное отношение к продукту. Я крайне требователен к качеству моей работы и требую качественного результата на любой стадии производства и каждой детали тентовой конструкции от команды VERANDA | Теневые паруса на всех этапах производства. Я лично контролирую результат производства и монтажа каждой тентовой конструкции.
Искренне желаю вам найти надежных производителей, которые болеют своей работой, работают на качество и безопасность. Используя советы из этой статьи обходить недобросовестных исполнителей и перекупов. |
|
Автор статьи
Алексей Федоров,  VERANDA | Теневые паруса |
 |
|
В статье изложена точка зрения автора и графические материалы, накопленные в период его профессиональной деятельности. Автор не претендует на истину в последней инстанции. Мнение автора может в корне не совпадать с вашим. |
