Фото террасы пляжного бара ВИНО&БЕРЕГ
с индивидуальной системой теневых парусов
VERANDA
Дизайн теневого навеса для бара на пляже
Дизайн системы теневых парусов для бара на пляже курорта ИГОРА – легкий и минималистичный. Разработкой дизайна пляжного бара и террасы занималось архитектурное бюро ZHILTSOV.
Проектированием конструкции и инженерными расчетами навеса по эскизу архитектора занимался инженер VERANDA | Теневые паруса, Алексей Федоров. Дизайн был незначительно скорректирован с учетом конструктивных особенностей системы теневых парусов VERANDA с максимальной ветроустойчивостью в серии TENSE.
План кафе с террасой на пляже курорта
Визуализация общих видов бара на пляже
Значительное влияние на полученный качественный результат – красивый и стильный навес на пляже –оказал грамотный поэтапный подход к разработке и реализации строительства пляжного бара с террасой со стороны заказчика, то есть руководства курорта ИГОРА.
Представитель заказчика обратился к нам на этапе разработки дизайн-проекта. Инженер-конструктор VERANDA | Теневые паруса, учитывая собственный опыт проектирования систем теневых парусов и конструктивные особенности решения, мог давать рекомендации архитектору относительно того, какие изменения стоит внести в концептуальную идею дизайн-проекта бара на пляже. Консультации нашего инженера помогли архитектору заказчика найти оптимальные формы теневых парусов и грамотно расположить элементы системы в пространстве.
После того, как работа дизайнера была закончена и заказчиком были согласованы функционал и визуальная часть проекта, мы продолжили разрабатывать индивидуальный проект детально, в тесной связке с инженером-конструктором здания и террасы. С нашей стороны были произведены необходимые расчеты системы теневых парусов и определены нагрузки от закрепления тентов-парусов на конструкции здания.
Конструктор здания также выполнил необходимые расчеты здания в целом, локальных узлов отдельных балок и рам на дополнительные горизонтальные нагрузки, которые привели к заметному увеличению сечений элементов и переработке узлов каркаса здания.
Конструкция навеса в индивидуальном решении для пляжного бара от инженера VERANDA | Теневые паруса
Параметры прочности и надежности тентовой конструкции мы определили с учетом параметров каркаса здания. Инженер-конструктор VERANDA | Теневые паруса выполнил необходимые расчеты в короткий срок благодаря вовлеченности архитектора дизайн-проекта пляжного бара и конструктора, который проектировал здание и террасы, их заинтересованности в конечном качественном результате. Итоговый архитектурный проект конструкции системы теневых парусов, даже с учетом незначительных изменений в связи с конструктивными особенностями системы, получился максимально приближенным к дизайн-проекту, который утвердил заказчик.
Особенности решения навеса для летней террасы винного бара на берегу озера
Со стороны заказчика был осуществлен грамотный поэтапный подход к строительству винного бара с террасой. Был составлен четкий план-график работ каждого подрядчика, участвовавшего в реализации проекта. Таким образом, строительство было организовано максимально быстро и понятно, специалисты разных организаций не мешали друг другу при выполнении конкретных видов работ.
Солнцезащитная система теневых парусов для террасы винного бара реализована компанией VERANDA | Теневые паруса под ключ, от участия в разработке дизайн-концепции до сдачи готовой тентовой конструкции заказчику.
Фундаменты в данном проекте выполнены в виде железобетонных буровых свай. Сваи устраивались непосредственно в песчаном грунте. Бурение скважин для установки арматурного каркаса и бетонирования осуществлялось ямобуром на базе вездехода КАМАЗ. Голова сваи формировалась специальной обечайкой-опалубкой для того, чтобы бетонная часть конструкции выглядела аккуратной и законченной.
Монтаж теневого навеса был осуществлен в два значимых этапа:
Этап 1. В октябре 2022 г. мы приступили к монтажу:
- выполнили устройство фундаментов;
- установили каркас системы (отдельностоящие стойки круглого сечения);
- закрепили детали крепления на каркас здания бара;
- провели контрольные замеры для изготовления теневых парусов.
О важности проведения контрольных замеров после монтажа стоек мы уже говорили в статье Портфолио Тентовый навес от дождя для спортивной площадки в Москве.
Стойки конструкции ввиду значительной массы устанавливались на обрез фундаментов с использованием автокрана 40т (требовался длинный вылет стрелы). Срок монтажа системы теневых парусов на этапе 1 - 3 дня.
На фото выше: Этап монтажа 1. Устройство фундаментов и установка стоек тентовой конструкции VERANDA на террасе пляжного бара на берегу озера Игора
Этап 2. На втором этапе монтажа мы сняли защитную упаковку со стоек, собрали и смонтировали готовые теневые паруса.
Теневые паруса изготовлены в точности до 1 см благодаря контрольным измерениям. После завершения первого этапа монтажа (установки стоек и креплений на здание бара), мы выполнили измерения между точками креплений и скорректировали размеры теневых парусов в проекте для получения качественного результата – красивых напряженных теневых парусов, без складок и провисов.
Второй этап монтажа системы теневых парусов для террасы пляжного бара ВИНО&БЕРЕГ на курорте ИГОРА, по запросу заказчика, был завершен в апреле 2023 г. – к началу сезона, когда на пляже начинают отдыхать первые посетители. Срок монтажа теневых парусов (этап 2) - 1 день.

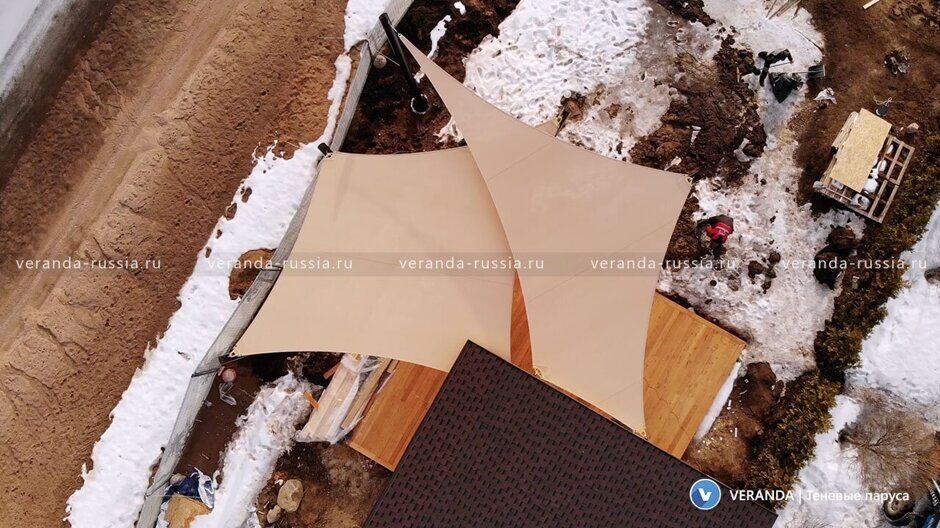

На фото выше: Этап монтажа 2. Сняли упаковку со стоек и установили теневые паруса, изготовленные по точным размерам между стойками. Стойки находились в закрытом состоянии с момента монтажа в октябре 2022 г. до финального этапа монтажа в апреле 2023 г.
Общий срок монтажа конструкции навеса для пляжного бара на курорте ИГОРА – от устройства фундаментов до сдачи готового навеса заказчику – составил 4 дня. Это возможно благодаря качественному выполнению проекта нашим инженером, тщательной подготовке и планированию монтажных работ, четкой инструкции по монтажу, грамотному построению процесса и полной заводской готовности элементов тентовой системы. На месте монтажа, мы выполняем быструю сборку готовых элементов навеса – собираем сборно-разборную конструкцию, без дополнительных производственных работ "по факту".
Характеристики тентовой конструкции
для пляжного бара на курорте ИГОРА
|
Наименование конструкции
|
|
Краткое название навеса
|
|
Сборно-разборная строительная тентовая конструкция
«Система теневых парусов VERANDA в серии TENSE, SEA-line»
в индивидуальном решении
|
|
Система теневых парусов VERANDA, TENSE, SEA-line, индивидуальное решение
|
|
Вариант работы
|
|
Тип конструкции
|
|
Изготовление под ключ для OUTDOOR. Индивидуальный проект с закреплением теневых парусов к возводимому зданию. Совместная работа с конструктором здания
Индивидуальные цветовые оттенки на выбор заказчика
|
|
Классическая солнцезащитная система теневых парусов с отдельностоящими стойками без вантовых систем, рам и связевых раскреплений
|
|
Гарантия на все элементы
|
|
Разработчик и производитель
|
|
2 года
|
|
VERANDA | Теневые паруса
|
|
Серия конструкций VERANDA
|
|
Ветроустойчивость
|
|
TENSE
Максимальная прочность и надежность
|
|
Ветер без ограничений, инженерный расчет на максимальную ветровую нагрузку в регионе установки (по СП20.13330.2016)
|
|
Материал теневых парусов
|
|
Материал крепежных изделий и такелажа
|
|
SEA-line
Премиальная линия материала теневых парусов VERANDA
для OUTDOOR использования в тёплый период весна/лето/осень, созданная для защиты от солнца. Сетчатая фактура.
|
|
Нержавеющая сталь, сталь с порошковым покрытием по цинкогрунту
|
|
Характеристики теневых парусов
|
|
Форма тентовой мембраны
|
|
✓ Теневой парус 4-х угольной формы со стальным тросом по периметру, рассчитаны на максимальные нагрузки по СП, ГОСТ, ФЗ
✓ Инженерный расчет на экстремальные эксплуатационные нагрузки: система натяжения теневого паруса включает в себя тросы гибкого контура, индивидуальные угловые устройства и угловое кольцо серии STEEL для закрепления, регулировки и натяжки тента, и другие устройства натяжения
✓ Стальные угловые устройства с долговечным покрытием полиэфирным составом методом порошковой покраски по цинкогрунту
|
|
Плоскостная индивидуальная форма, 4 угла с незначительным пространственным изгибом
|
|
Тип каркаса
|
|
Материал стоек и угловых устройств тента
|
|
Отдельностоящие стойки без вантовых систем, рам и связевых раскреплений
|
|
Сталь с долговечным эпоксидно-полиуретановым покрытием. Многослойная система покрытия с цинковым наполнением
|
|
Сезонность использования
|
|
Тип фундамента
|
|
Весна/лето/осень, без снеговой нагрузки
|
|
Буровые железобетонные сваи и анкерной группой для закрепления стоек каркаса
|
|
Снеговая нагрузка
|
|
Функция конструкции
|
|
Не предусмотрена
Необходим демонтаж и сезонное хранение теневых парусов на период снеговой нагрузки
|
|
Защита от солнца на летней террасе
Дизайн уличного пространства винного бара
|
|
Место установки
|
|
Особенности места установки
|
|
Пляж всесезонного курорта «Игора»
Приозерский район, Сосновское поселение, Ленинградская обл.
|
|
Береговая линия искусственного водоема
Закрепление теневых парусов к возводимому зданию
|
|
Цвет тента
|
|
Цвет стоек и угловых устройств тента
|
|
Выбор архитектора – Цвет тента: 724 Бежевый
Цветовой оттенок по каталогу цветов тентовых парусов VERANDA в линии материала SEA-line
|
|
Выбор архитектора – Цвет стоек: RAL 9011 Черный графит
Индивидуальные цветовые оттенки
по шкале RAL K7
Выбор архитектора – Цвет индивидуальных угловых устройств для каждого угла теневого паруса: RAL 1002 Песочно-желтый
Индивидуальные цветовые оттенки
по шкале RAL K7
|
|
Размер конструкции
|
|
Срок реализации решения
|
|
Индивидуальные размеры
Габаритные размеры (по осям фундаментов): 10.100 х 7.900 м
Высота в максимальной точке тента: 4.600 м
Высота в минимальной точке тента: 3.000 м
Высота под навесом (эффективная): 3.400 м
|
|
Сентябрь 2022 г. - апрель 2023 г.
В период с сентября по март (после устройства фундаментов) работы по строительству винного бара и системы теневых парусов были приостановлены заказчиком до наступления устойчивых положительных температур воздуха
|
