VERANDA Manta - навес для круглой площадки
VERANDA Manta
Тентовый мембранный навес для круглой площадки
VERANDA Manta – это строительная тентовая конструкция (КСТ – мембранный навес) для укрытия круглых площадок от дождевых осадков и прямых солнечных лучей. Классическая тентовая конструкция, имеющая визуальный объем за счет многократного пространственного изгиба напряженной тентовой оболочки. Тентовая конструкция имеет плавную, перетекающую и изогнутую форму кровли, которая достигается за счет применения текстильных материалов, инженерных методов расчета, формообразования и раскроя пространственной изогнутой поверхности на лоскуты (плоские выкройки). Тентовая мембрана – 6-ти угольный «Гипар» закрепляется на 6 вертикальных стоек, с различными высотами и доминантной стойкой максимальной высоты. Теневой парус имеет 6 углов, проекция тента на землю – правильный шестиугольник (гексагон). Благодаря такой изогнутой и направленной форме тент-парус максимально эффективно закрывает круглую площадку от непогоды. Форма тента-паруса создана таким образом, чтобы сток дождевых осадков по поверхности был направлен за пределы площадки к самому низкому закреплению тентовой мембраны, что защищает поверхность площадки под навесом от влаги и образования луж.
Размеры VERANDA Manta
Тентовая мембрана двоякой отрицательной кривизны при расчетном напряжении (натяжке) имеет устойчивость и стабильность к внешним нагрузкам, как к вертикальным положительным в виде снега или ветрового напора, так и к вертикальным отрицательным при воздействии ветра на нижнюю поверхность тента-паруса. Благодаря такой форме мембраны, срок службы тента на порядок выше, чем у плоскостных тентовых изделий. В отличие от плосконатянутых парусных тентов, пространственная изогнутая форма мембраны позволяет использовать тентовую конструкцию в период выпадения снега (возможно изготовление и расчет КСТ на максимальную снеговую нагрузку – увеличенные параметры силового каркаса, тента и креплений – увеличенная стоимость). Строительная тентовая конструкция для круглой площадки VERANDA Manta запроектирована в соответствии с СП, ФЗ и ГОСТ. Все элементы опорного каркаса, детали и крепления, а также тентовая мембрана рассчитаны на максимальное ветровое воздействие (максимальную скорость ветра) по СП 20.13330.2016 «Свод правил. Нагрузки и воздействия». При необходимости конструкция изготавливается и поставляется с усиленными параметрами несущих элементов с расчетом на круглогодичное использование (производится расчет и конструирование с учетом максимальной снеговой нагрузки для региона установки). На концептуальной визуализации: архитектурная тентовая конструкция VERANDA Manta для круглой площадки диаметром 6м
Для обеспечения устойчивости и надежности VERANDA Manta закрепляется к массивным фундаментам или надежному железобетонному основанию. Установка тентовой конструкции для круглой площадки без устройства фундаментов невозможна, т.к. фундаменты являются основным несущим, а не утяжеляющим, элементом, передающим силу изгиба стоек на грунт основания. Основной тип фундамента – буровые железобетонные сваи, которые устраиваются по окружности площадки под каждую стойку тентовой конструкции. При устройстве фундаментов такого типа будет произведено минимальное воздействие на площадку и минимальный объем земляных работ, т.к. они являются точечными. Дополнительные типы фундаментов, которые применяются в нестандартных геологических условиях или нестандартных условиях монтажа: массивные объемные ж.б. плиты со столбчатой частью, монолитные, устраиваемые непосредственно в котлованах или заводского изготовления, которые укладываются на подготовленное дно котлована автокраном. При достаточной прочности и жесткости существующих железобетонных плит покрытий тентовую конструкцию для круглых площадок VERANDA Manta мышь возможно закрепить к существующему основанию. Для определения возможности закрепления мембранной конструкции к существующим конструкциям, пожалуйста, свяжитесь с нами. Мы запросим дополнительную информацию (проектную, рабочую и исполнительную документацию на существующие конструкции, результаты технического обследования, выполненного специализированной организацией) или оформим выезд нашего инженера для обследования конструкций с целью определения возможности закрепления каркасно-тентовой конструкции. Разработчик и производитель: VERANDA | Теневые паруса
Теневой навес для округлых композиций и площадок в парке. Мембранный навес VERANDA Manta подойдет для парковых территорий и участков с выделенными круглыми зонами отдыха или округлыми ландшафтными композициями. Например, тентовый навес будет отлично смотреться в составе патио, с обустройством зоны отдыха цветниками и кустарниками, размещением под круглым навесом дизайнерских стационарных лежаков и уличной мебели. В центре ландшафтной композиции с теневым навесом будет отлично смотреться декоративный бассейн, облагороженной водной флорой или оформленный исток сухого ручья. Также тентовый круглый навес может стать центром пересечения транзитных дорожек в парке, стать структурообразующим компонентом ландшафтного дизайна.
Круглый теневой навес для территории детского сада или оздоровительного лагеря. Открытый со всех сторон и просматриваемый тентовый навес отлично подойдет для детских учреждений, где важно, чтобы воспитатель мог наблюдать за играми детей на открытом воздухе. Многоугольный тентовый навес может выполнять функцию необычного укрытия над песочницей и эффективно защищать детей от прямых солнечных лучей, создавать комфортную температуру под парусным тентом. Также теневой навес VERANDA Manta станет отличным решением в качестве беседки, расположенной на территории детского сада или оздоровительного лагеря. При установке многоуровневой скамьи по принципу амфитеатра на круглой площадке под тентовым навесом можно проводить развлекательные мероприятия, конкурсы и мастер-классы для детей. Легкий навес-беседка для мангальной зоны на пляже. Мембранная конструкция VERANDA Manta будет стильно смотреться на площадках отдыха вблизи водоемов на территориях всесезонных курортов и пляжей баз отдыха. Этот необычный тентовый навес может стать отличной альтернативой стандартным деревянным беседкам при обустройстве мангальных зон и барбекю домиков. Под большим круглым навесом можно установить не только деревянный стол и стулья из ротанга, но и шезлонги для гостей курорта.

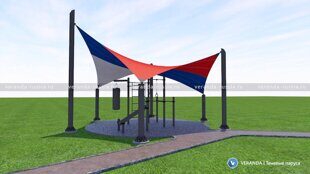

На фотовизуализации: мембранная тентовая конструкция VERANDA Manta. Парусный тентовый навес выполняет функции укрытия круглой площадки от дождя и солнца. Максимальная ветроустойчивость. Стандартное цветовое сочетание. Цвет каркаса – RAL 7016 Антрацитово-серый, цвет тента – 601 Белый в линии материала TOP-line
|
||
Наименование конструкции | Тип конструкции | |
Тентовый мембранный навес для круглых площадок | VERANDA Manta |
Сборно-разборный мембранный навес со стальным опорным каркасом в виде отдельностоящих нераскрепленных вертикальных стоек и напряженной тентовой мембраной (6-ти угольный гиперболический параболоид) |
|
Гарантия на все элементы | Разработчик и производитель | |
2 года |
VERANDA | Теневые паруса |
|
Дизайн | Ветроустойчивость | |
Классическая мембранный навес в стиле «Параметризм» (алгоритмическая архитектура). Плавные перетекающие поверхности тентовой оболочки в сочетании со строгими вертикальными стойками. Выраженная пространственность напряженной тентовой кровли |
Серия ветроустойчивости TENSE. Ветер без ограничений.
|
|
Размеры конструкции | Функции | |
Стандартные размеры
|
OUTDOOR. Конструкция для уличного использования Вариант 1. VERANDA Manta с теневым парусом в сетчатой линии материала SEA-line ✓ Солнцезащита: защита от перегрева при нахождении ✓ Солнцезащита: защита от перегрева при нахождении Вариант 4. Всесезонная тентовая конструкция. VERANDA Manta с тентовой мембраной в линии материала TOP-line ✓ Солнцезащита: защита от перегрева при нахождении
VERANDA Manta с теневым парусом в пожаробезопасной текстильной линии материала INDOOR-line ✓ Солнцезащита: защита от перегрева при нахождениипод воздействием прямых солнечных лучей и создание комфортной тени |
|
Снеговая нагрузка | Необходимые условия для установки | |
Вариант 1. В стандартном конструктивном исполнении снеговая нагрузка не предусмотрена. Необходим демонтаж и сезонное хранение тентовой мембраны на период снеговой нагрузки. Для долговечного использования рекомендуется:
|
OUTDOOR |
|
Сезонность использования | Оптимальная территория для установки | |
1-й вариант исполнения 2-й вариант исполнения |
OUTDOOR |
|
Форма тентовой мембраны | Варианты материала тентовой мембраны | |
Изогнутая пространственная форма отрицательной Гауссовой кривизны – гиперболический параболоид – 6-ти угольный «Гипар»
|
Специализированная сетчатая ткань для уличных теневых парусов, которая свободно пропускает дождевые осадки и эффективно блокирует до 98% солнечного излучения. Тепловой и визуальный комфорт. Срок службы до 10 лет. Вариация солнцезащитного сетчатого материала SEA-line в двойном цвете для создания градиентного переливающегося эффекта. Волокна двух разных цветов сочетаются в единый материал в двойном цвете. Срок службы до 10 лет. 100% акриловая ткань с водоотталкивающим покрытием Teflon®. Эстетичная текстильная фактура. Защита от солнца и дождя. Повышенные водонепроницаемые и водоотталкиваю-щие свойства, защита от УФ-лучей и длительная стойкость цвета. Срок службы до 10 лет. Высокоэффективная PES-PVC архитектурная тентовая мембрана с двусторонним лаковым покрытием, для уличных теневых парусов. Защищает от солнца, эффективно отводит воду. Защита от снега (опция). Полностью герметична. Гладкая поверхность. Срок службы до 10 лет. Страна-производитель: Франция Пожаробезопасная специализированная ткань для интерьерных теневых парусов. Подтвержденный класс пожарной опасности КМ1. Защищает от солнца, создаёт акустический и визуальный комфорт. Текстильная фактура. Срок службы до 10 лет. Страна-производитель: Франция
|
|
Характеристики тентовой мембраны | Материал каркаса | |
✓ Архитектурная тентовая мембрана пространственной изогнутой формы с металлическим тросом по периметру, рассчитанная на максимальные нагрузки
|
Сталь с долговечным и качественным покрытием порошковым составом по цинкогрунту или многослойной эпоксидно-полиуретановой системой покрытия с цинковым наполнением
|
|
Материал креплений | Фундаменты мембранной конструкции | |
Нержавеющая сталь, сталь с порошковым покрытием по цинкогрунту, высокопрочный оцинкованный крепеж по ГОСТ |
Железобетонные и свайные фундаменты - буровые ж.б. сваи с арматурным каркасом и анкерной группой для закрепления надземной части мембранной конструкции |
|
Стандартные цвета тентовой конструкции | Индивидуальные цвета каркаса и тента | |
Стандартный цвет покрытия металлического каркаса Стандартный цвет теневого паруса Стандартный цвет теневого паруса Стандартный цвет теневого паруса Стандартный цвет теневого паруса
|
Цвет каркаса — на выбор заказчика по шкале RAL K7 Цвет угловых устройств — на выбор заказчика по шкале RAL K7 |
|
Наличие инструкции по установке | Комплект поставки тентовой конструкции | |
Да. Проектная документация, паспорт тентовой конструкции и инструкция по установке в комплекте поставки. |
✓ Тентовая мембрана VERANDA, линия материала SEA-line / ACRYLIC-line / TOP-line / INDOOR-line изогнутой пространственной формы «6-ти угольный Гипар» для конструкции VERANDA Manta, модификация технологического исполнения тентовой мембраны для использования при ветре без ограничений – 1 шт. ✓ Комплекты креплений и угловых устройств для каждого угла тентовой мембраны – 6 шт. ✓ Сборно-разборный стальной силовой каркас VERANDA Manta ✓ Комплекты креплений стоек каркаса к фундаменту – 6 шт. ✓ Комплекты креплений для сборки несущего каркаса – 6 шт. ✓ Паспорт тентовой конструкции + Подробная инструкция по установке мембранного навеса с чертежами и в соответствии с нумерацией и наименованием элементов – 1 шт. ✓ Детали и материалы фундаментов (опция) – 6 компл. |
|
Возможность самостоятельного монтажа | Варианты выполнения работ по установке | |
Да. В комплекте поставки инструкция по установке и проектная документация на мембранную конструкцию. Сборка и установка тентовой конструкции выполняется с использованием общестроительного инструмента при производстве работ |
OUTDOOR |
|
Срок изготовления | Срок монтажа | |
1,5 месяца |
От 3 дней Точный срок установки рассчитываем по количеству навесов в 1 заказе и с учетом особенностей места установки Для расчета точных сроков, пожалуйста, заполните форму онлайн-заявки Заказать архитектурную тентовую конструкцию |
Сборка и установка тентового навеса для круглой площадки производится непосредственно на строительной площадке. Установка может быть выполнена на существующую железобетонную площадку или с использованием железобетонных фундаментов. Если вы планируете установить круглую тентовую конструкцию на существующую железобетонную площадку, вы можете заказать конструкции и монтаж в 1 из 3 вариантов: Вариант 1. Все включено – изготовление и монтаж парусной конструкции из ткани Вариант 2. Изготовление и шеф-монтаж парусной конструкции из ткани Вариант 3. Только изготовление парусной конструкции из ткани
Если у вас нет ж/б площадки, необходимо заранее подготовить фундаменты для каждого тентового навеса из ткани с привлечением специалистов и монтажной бригады VERANDA | Теневые паруса или собственными силами. Заказать устройство фундаментов лучше всего на этапе подготовки площадки и выполнения земляных работ. Есть 5 вариантов подготовки ж/б фундаментов и установки мембранного навеса для круглой площадки: Вариант 1. Все включено – изготовление фундаментов и тентовой конструкции, монтаж фундаментов и тентовой конструкции для круглой площадки Вариант 2. Изготовление деталей фундаментов и тентовой конструкции, монтаж тентовой конструкции Вариант 3. Изготовление и монтаж тентовой конструкции для круглой площадки Вариант 4. Изготовление и шеф-монтаж тентовой конструкции Вариант 5. Только изготовление тентовой парусной конструкции
К А К У С Т А Н О В И Т Ь Т Е Н Т О В У Ю К О Н С Т Р У К Ц И Ю В И Н Т Е Р Ь Е Р Е
Сборка и установка парусного навеса производится непосредственно в помещении. Для установки конструкций внутри большепролетного помещения, вам доступны 3 варианта выполнения работ: Вариант 1. Все включено – изготовление и монтаж парусного навеса из ткани Вариант 2. Изготовление и шеф-монтаж парусного навеса из ткани Вариант 3. Только изготовление парусного навеса
Все тентовые конструкции, системы теневых парусов и мембранные натяжные навесы производства VERANDA сборно-разборные: каждое изготавливаемое нами архитектурное и конструктивное решение может быть разобрано и повторно установлено на площадке неограниченное количество раз. Это актуально, например, если вам требуется перенести систему теневых парусов на другую площадку или выполнить сезонный демонтаж в случае, если площадка используется зимой по другому назначению.
Ф О Т О У С Т А Н О В Л Е Н Н Ы Х Н А В Е С О В Д Л Я К Р У Г Л Ы Х П Л О Щ А Д О К
На фото: Тентовый навес для круглой частной спортивной площадки около дома в Одинцово. Конструкция проекта VERANDA Manta выполнена в серии TENSE, линия материала TOP-line, цвет 6-ти угольной тентовой мембраны 610 Черный, цвет угловых устройств RAL 9011 Черный графит, цвет силового каркаса 7022 Серая умбра. Подробнее о решении в портфолио …
Самый быстрый способ – заполнить форму онлайн-заявки Заказать архитектурную тентовую конструкцию. В онлайн-форме выберите тип тентовой мембранной конструкции, укажите ваше имя, телефон и e-mail и отправьте вашу заявку. После получения вашей заявки, мы сообщим вам цену, сроки и ответим на ваши вопросы. Если вам подойдет наше предложение, обсудим дальнейшие действия для запуска заказа в производство.
Будем рады помочь вам с выбором подходящего решения и ответим на интересующие вас вопросы. |
